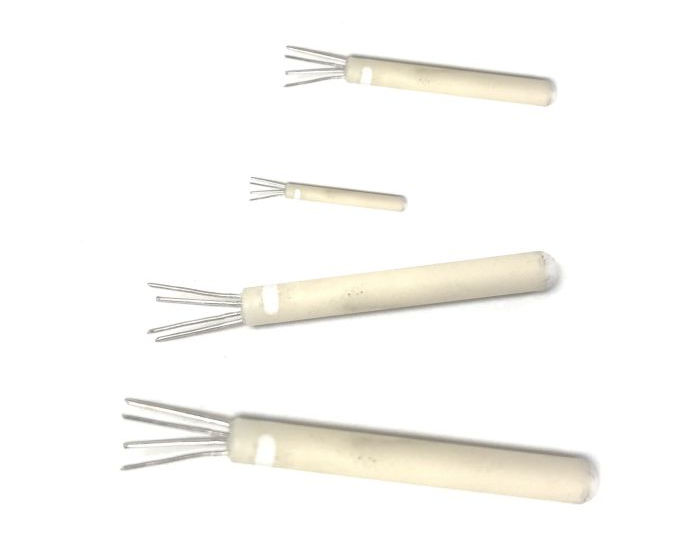

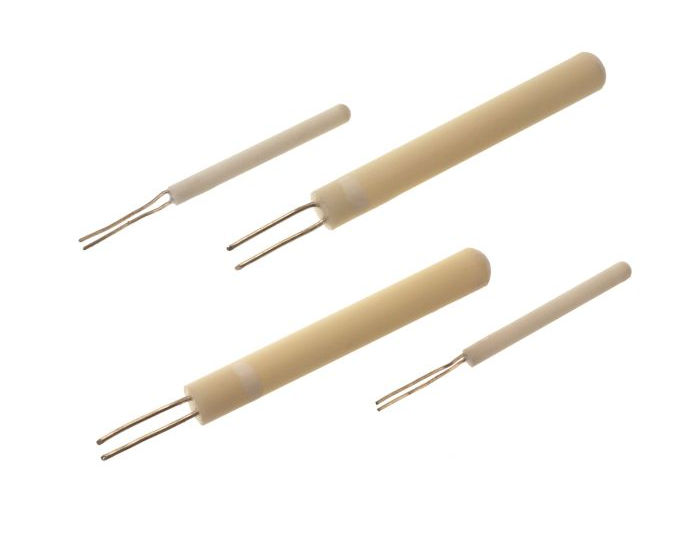

Drahtgewickelte Detektoren

Die Konstruktion des Platin-Metallwickeldetektors erfordert einen groen Prozentsatz an Handarbeit mit einem hohen Ma an Ausbildung und Geschicklichkeit. Die sorgfltige Auswahl aller Komponenten ist ebenso wichtig wie gute Arbeitsbedingungen. Die vollstndige Kompatibilitt zwischen Metall, Keramik und Glas bei der Verwendung zusammen mit den Verbindungskabeln ist unerlsslich und vor allem muss ein Verziehen vermieden werden. Es werden verschiedene Detektorbaumethoden eingesetzt, um den Anforderungen der unterschiedlichen Anwendungen gerecht zu werden. Die freitragende "Vogelkfig"-Konstruktion wird fr Temperaturstandards verwendet, und die teilweise untersttzte Konstruktion wird verwendet, wenn ein Kompromiss zwischen Primrstandards und der Verwendung in industriellen Anwendungen akzeptabel ist. Andere Konstruktionsmethoden sind eine vollstndig gesttzte Konstruktion, die normalerweise einem Vibrationspegel von 100 g standhlt, und die Konstruktion von beschichtetem Draht, bei der der Draht mit einem Isoliermedium wie Farbe bedeckt ist. Die maximale Betriebsautonomie des letztgenannten Verfahrens ist durch die Beschichtung des Drahtes auf nur 250 Grad Celsius begrenzt.

Unter den verschiedenen beschriebenen Bauweisen eignet sich die teilgesttzte Bauweise am besten fr industrielle Anwendungen, bei denen hohe Przision, Zuverlssigkeit und Langzeitstabilitt erforderlich sind. Der Draht wird zu einer kleinen Spirale aufgewickelt und in axiale Lcher in einem hochreinen Aluminiumoxidstab eingefhrt. Auf diese Lcher wird eine kleine Menge Glaskleber aufgetragen, der nach dem Brennen einen Teil jedes Strangs im Aluminiumoxid fixiert. Die Detektoren wurden mit einem Durchmesser von nur 0,9 mm und einer Widerstandsgenauigkeit von 0,01 % hergestellt. Es werden eine Reihe weiterer Gren und Formen hergestellt. Die internen Kabel einer Detektorbaugruppe mssen aus Materialien bestehen, die von der Temperatur diktiert werden, der die Baugruppe standhalten muss. Bis zu 150 oder mehr Silberdrhte sind vorzuziehen, von Nickeldrhten von 300 bis 500 Grad gelten besser, obwohl die Festigkeit tendenziell hoch ist, und oberhalb von 550 Grad erweisen sich edle Drahtseile als zufriedenstellender.
